Mural dos Desejos — Campina Grande

APRESENTAÇÃO DO PROJETO

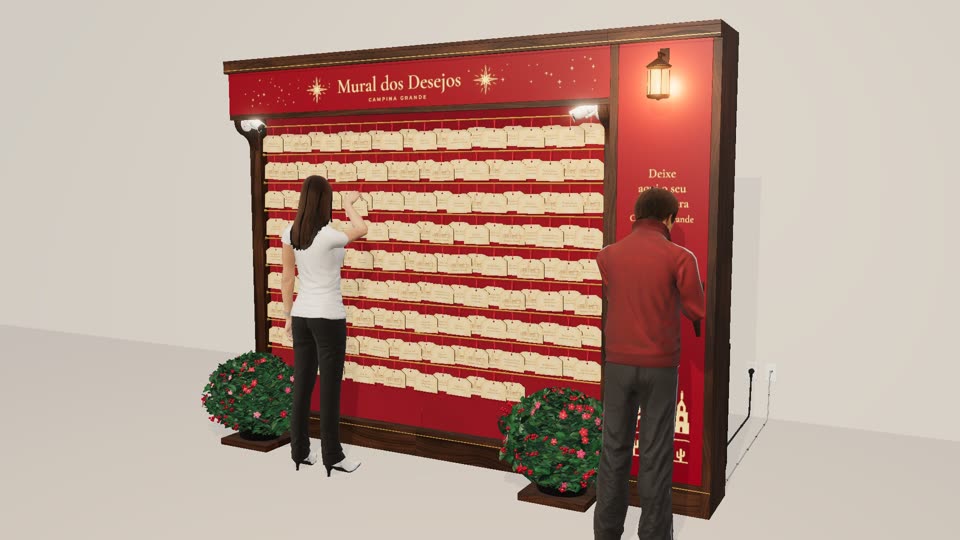

Mural de Natal de pé no piso: o público escreve um desejo numa plaquinha de madeira e pendura nas hastes douradas. O Projeto Mural dos Desejos detalha a estrutura desmontável, as ferragens, os equipamentos, a elétrica, a iluminação, as câmeras e a estabilidade.

vídeo técnico · 6 min 24 s · sem som

2,80 × 2,20 mlargura × altura, de pé no piso
≈ 230 kgem 9 conjuntos desmontáveis
173plaquinhas à mostra, juntas e sobrepostas
14tipos de ferragem de montagem
97 Wde LED em 24 V
6,4fator de segurança no pior caso, parafusado no chão

01Ficha técnica

Um mural pensado para ir e voltar a cada Natal

A ficha do projeto, com os números tirados do próprio projeto, e as três escolhas que guiam o projeto inteiro.

Dimensões: 2,80 × 2,20 m, de pé no piso
Peso total: ≈ 230 kg
Conjuntos: 9, o mais pesado com 48 kg
Montagem: 10 etapas, até 3 pessoas; chave Allen 5 mm, chave Philips, chave 11 mm, furadeira e escadas
Ferragens: 14 tipos, quase todas escondidas nas juntas
Estabilidade: parafusado no chão, fator de segurança 6,4 no pior caso (empurrão de 200 N para trás, a 1,7 m); só com o peso, 3,4
Iluminação: LED em 24 V, 97 W, fonte de 150 W (68% de uso)
Elétrica: 1 tomada 220 V, interruptor diferencial 30 mA e disjuntor 10 A
Equipamentos: 15 itens, guardados na coluna
Câmeras: 2 câmeras IP de 4 MP

Desmontável
9 conjuntos, o mais pesado com 48 kg. Os módulos se unem por ferragens de cama embutidas e cavilhas; parafuso só onde precisa, sempre em rosca de metal.
Seguro para o público
O 220 V fica dentro da coluna, com interruptor diferencial; as luzes andam em 24 V; e, parafusado no chão, o mural aguenta 6,4 vezes o pior esforço previsto sem tombar (3,4 só com o peso).
Luz e registro
Painéis vazados com LED por trás acendem o título, as estrelas e as igrejas sem ofuscar, com dimmer sem cintilação; duas câmeras filmam quem participa, de frente.

02Desenhos técnicos

Vistas cotadas

Os mesmos desenhos do projeto, gerados das medidas: 2,80 × 2,20 m, com a testeira, a coluna, as 173 plaquinhas e as plantas.

desenho em escala: arraste para o lado para ver inteiro

Vista de frente, cotada. À esquerda, a altura de cada fileira de barras a partir do chão.

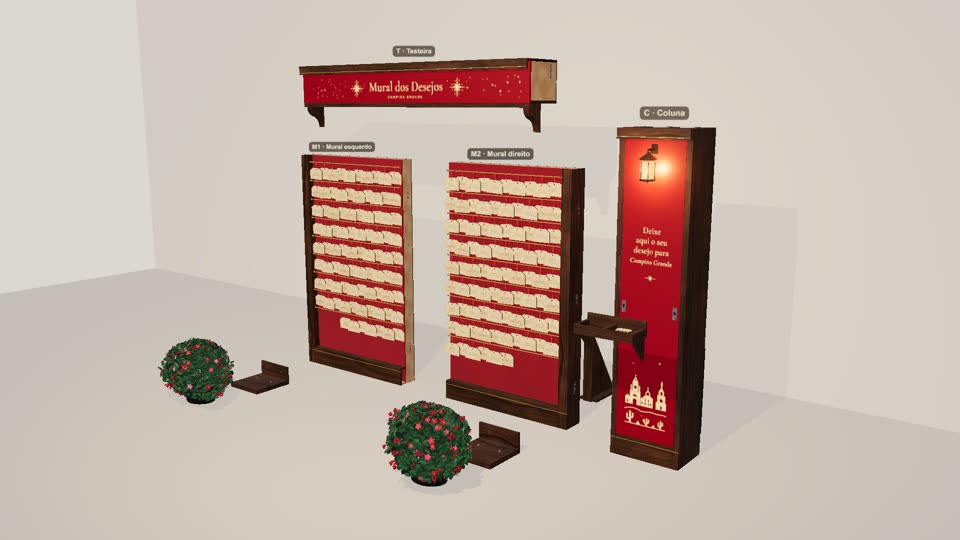

03Conjuntos

Do que o mural é feito

Cada conjunto sai inteiro na desmontagem; o peso de cada um foi calculado no projeto. A barra vai até 50 kg, o que duas pessoas carregam.

M1 — mural esquerdosem as meias-barras
1.150 × 1.900 × 180 mm
48 kg
M2 — mural direitosem as meias-barras
1.150 × 1.900 × 180 mm
48 kg
T — testeiracom mísulas, câmeras e painel de luz
2.300 × 500 × 380 mm
41 kg
C — colunacom os aparelhos e o painel de luz
500 × 2.200 × 380 mm
48 kg
Meias-barras de um módulo9, com as plaquinhas
1.062 × 1.480 × 120 mm
11 kg
Pécada um
160 × 600 × 400 mm
4 kg
Base da plantacada uma
340 × 150 × 340 mm
4 kg
Bandeja
400 × 248 × 180 mm
3 kg

peso de cada conjunto · escala até 50 kg (duas pessoas)

04Ferragens

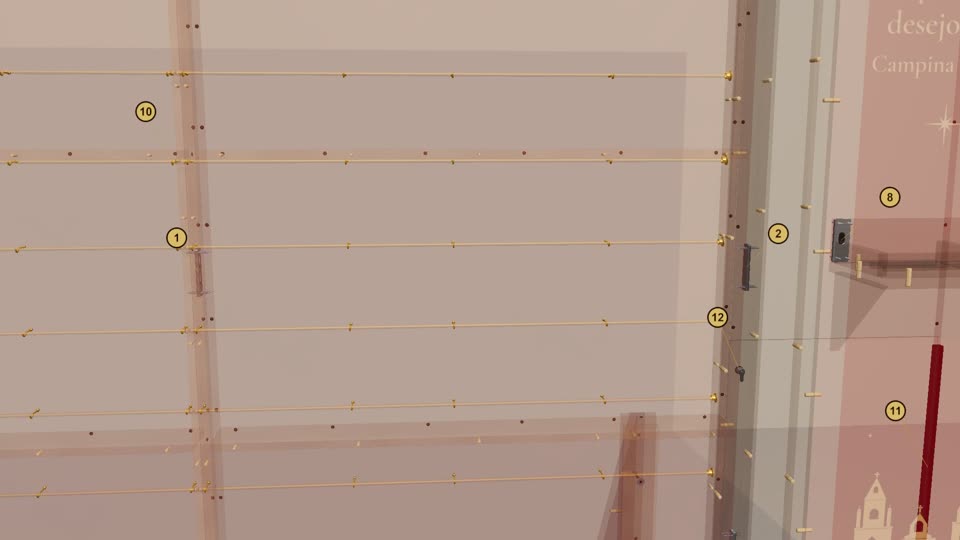

Cada ferragem e por quê

Quase todas ficam escondidas nas juntas. Estas são as 14 que seguram, alinham, nivelam e fecham o mural — a mesma numeração do 3D e do projeto.

01

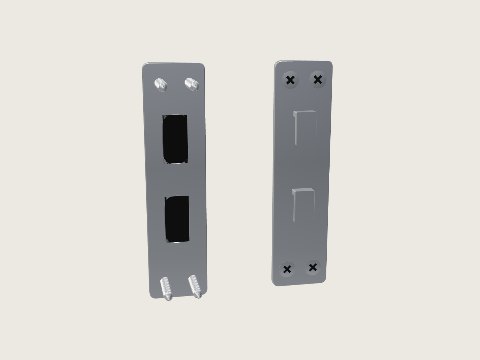

Encaixes do mural
3 pares · J1
Ferragem de cama embutida: os dois módulos se unem sem ferramenta e o próprio peso trava a emenda. Fica escondida dentro da junta.
02
Encaixes da coluna
3 pares · J2
A coluna se une ao mural do mesmo jeito, por dentro, sem nada aparente na frente.

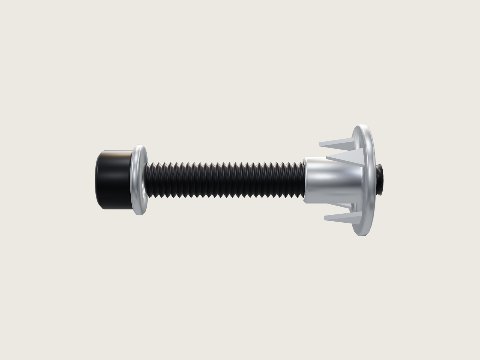

03
Trava da coluna
1 · J2
Um parafuso por dentro da coluna, alcançado pela porta, impede que ela saia sem querer: a coluna só sai com a chave.
04

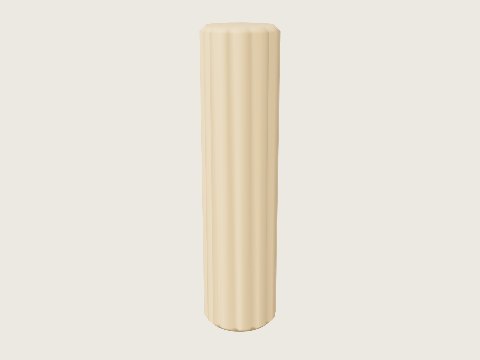

Cavilhas-guia
4 · J3
Quatro pinos de madeira levam a testeira ao lugar exato sobre os módulos e a seguram contra escorregar.

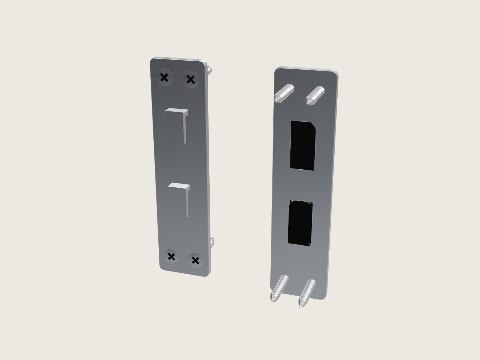

05
Encaixes da testeira
2 pares · J4
Prendem a ponta da testeira na coluna, junto com as cavilhas, sem parafuso.
06

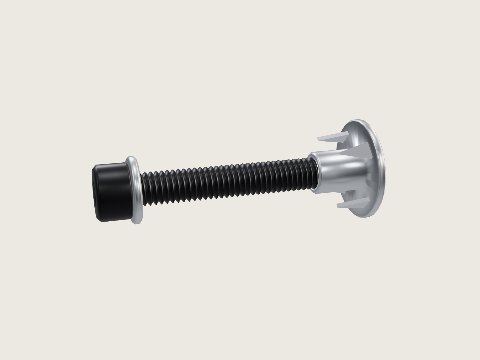

Parafusos dos pés
4 · J5
Allen M6 em porca de cravar: rosca de metal dentro do MDF, que aguenta montar e desmontar todo ano sem gastar o furo. O furo oblongo deixa o pé assentar no chão qualquer que seja a regulagem das sapatas.
07

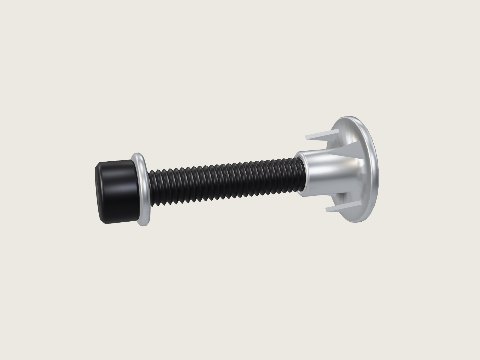

Bases das plantas
4 · J6
Não são só enfeite: as bases, escondidas sob as plantas, seguram o mural contra tombar para a frente e, como as mãos-francesas de trás, são parafusadas no chão.

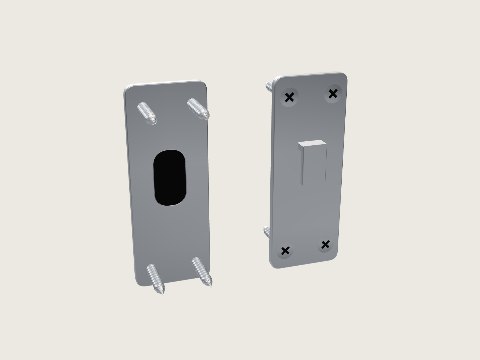

08
Ganchos da bandeja
2 pares · J7
A bandeja se apoia em ganchos de sobrepor: sai levantando e aguenta uma pessoa apoiada com folga.

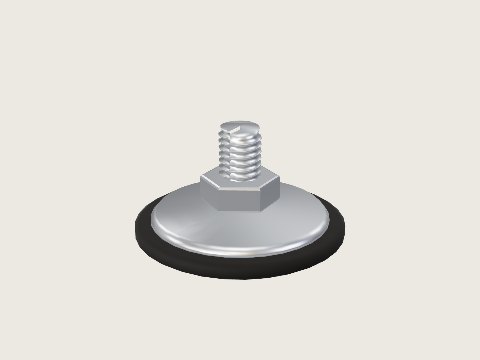

09
Sapatas niveladoras
12 · Sapatas niveladoras
Doze sapatas reguláveis em até 15 mm deixam o mural no prumo mesmo em piso irregular.
10

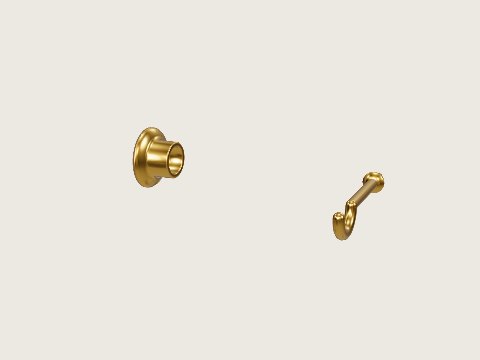

Suportes das barras
90 · Suportes das meias-barras
As barras são hastes finas de aço, como na foto: cada uma é dividida em duas e apoiada nas pontas e em três suportes no meio, abertos por cima. Assim não entortam com um puxão e saem junto com o seu módulo.
11

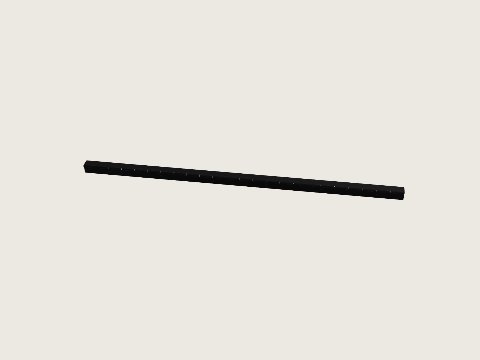

Dobradiça piano
1 · Dobradiça piano da porta
Contínua em toda a altura da porta: não deixa a porta empenar e não tem ponto fraco.

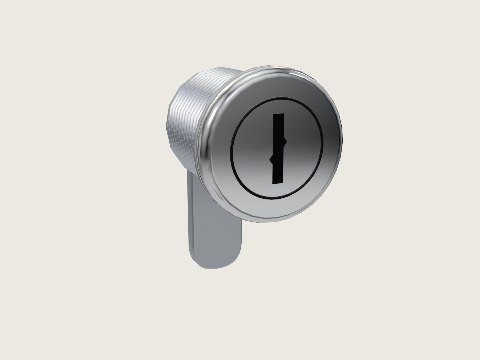

12
Fechadura da porta
1 · Fechadura com chave da porta
Só a equipe abre a coluna, onde ficam os equipamentos.

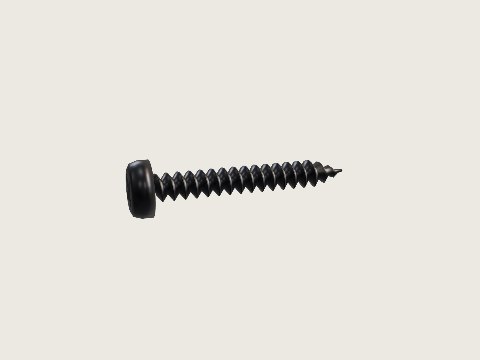

13
Tampas de inspeção
16 · Parafusos das tampas de inspeção
Dão acesso aos conectores e à tomada da câmera dentro da testeira, sem separar nada.

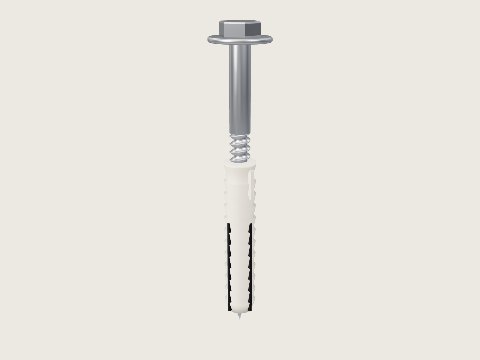

14
Parafusos do chão
8 · J8
Parafuso sextavado com bucha S10 no piso, pela base de cada mão-francesa e de cada planta: com o mural parafusado no chão, um puxão forte não o move. Na desmontagem, só os parafusos saem.

05Equipamentos

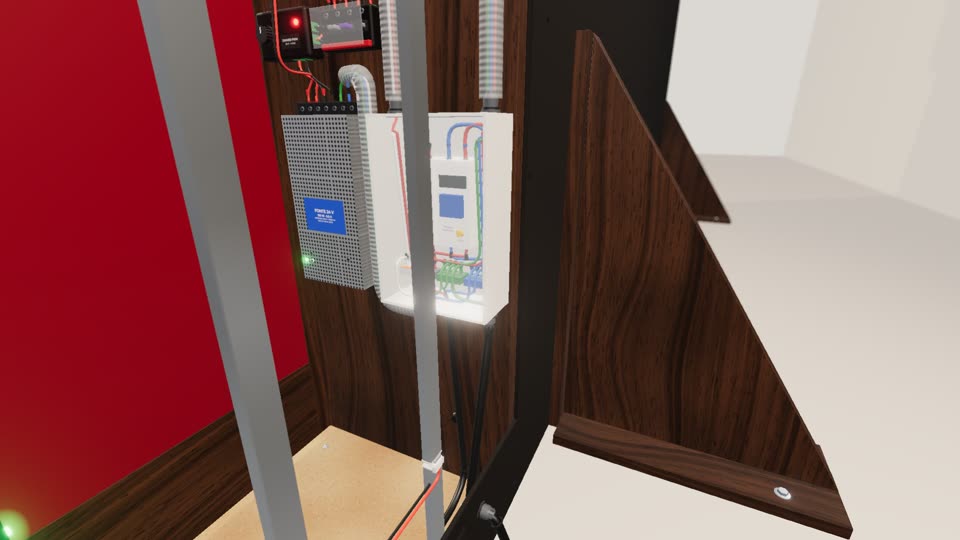

O que tem dentro da coluna e para que serve

Tudo o que faz o mural acender e filmar fica guardado na coluna, atrás de uma porta com chave, a 30 cm do chão ou mais e fora da luz do painel.

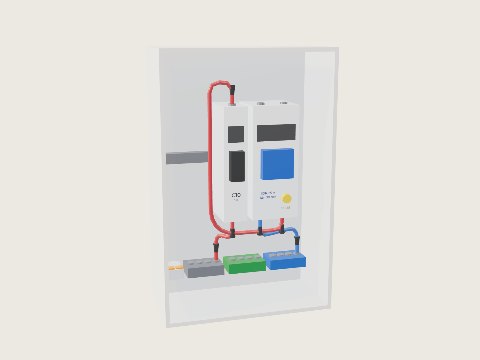

Quadro de proteção
O interruptor diferencial desliga tudo num choque e o disjuntor, num curto: é a segurança de quem toca no mural.

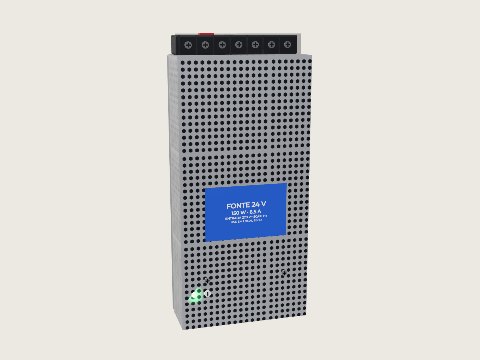

Fonte de 24 V
Transforma os 220 V da tomada em 24 V, uma tensão baixa e segura, para todas as luzes do mural.

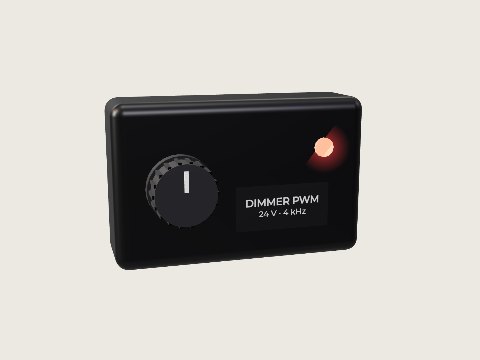

Dimmer
Regula a intensidade da luz: bonita na foto e sem piscar no vídeo das câmeras.

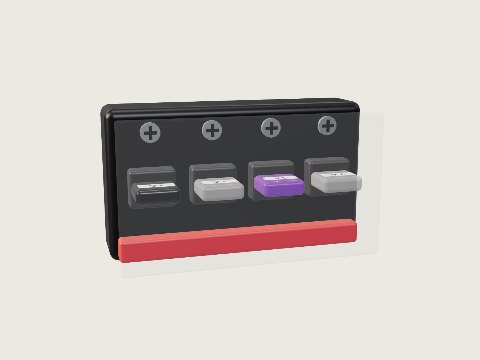

Distribuidor com fusíveis
Divide a energia entre as luzes da testeira, da coluna, das plaquinhas e do lampião; cada saída tem o seu fusível.

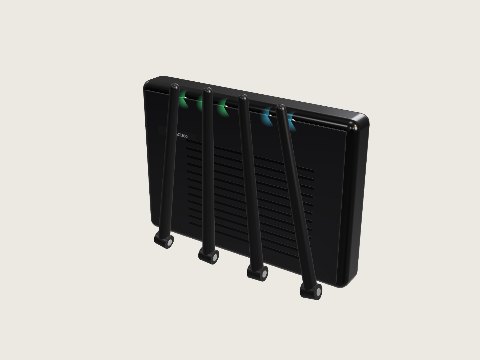

Roteador
Liga as duas câmeras e o minicomputador à internet, por cabo de rede.

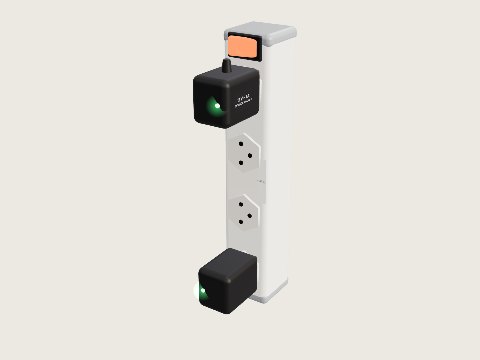

Régua de tomadas
Dá energia ao roteador e ao minicomputador da transmissão, com uma chave para desligar tudo de uma vez.

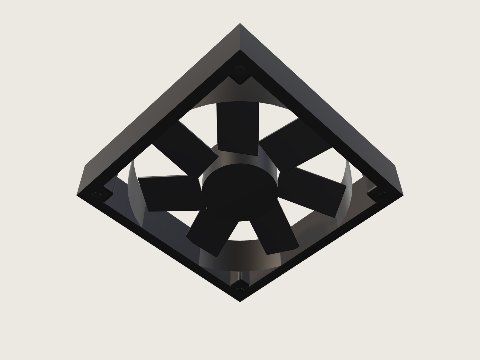

Ventoinhas
Tiram o ar quente de dentro da coluna, em silêncio, e ligam junto com a luz.

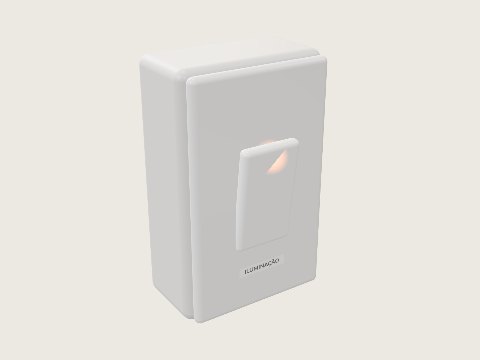

Interruptor
Fica nas costas da coluna, longe do público: liga e desliga toda a iluminação do mural.

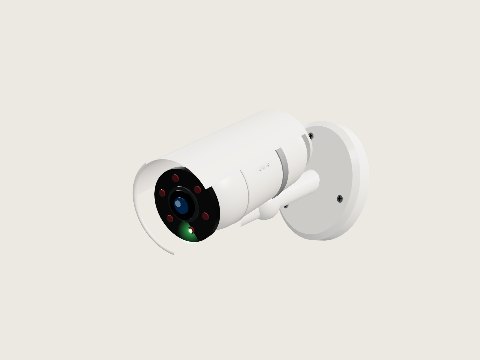

Câmeras
Duas câmeras IP de 4 MP nas mísulas filmam quem participa de frente, com o mural ao fundo, e gravam no cartão de memória; a câmera 1 também vai ao vivo para o site.

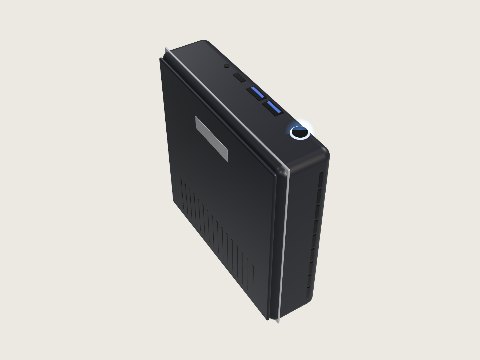

Minicomputador da transmissão
Manda a imagem da câmera 1 ao vivo para o site do mural e conta quem para na frente dele, sem guardar imagem de ninguém; o site mostra o total.

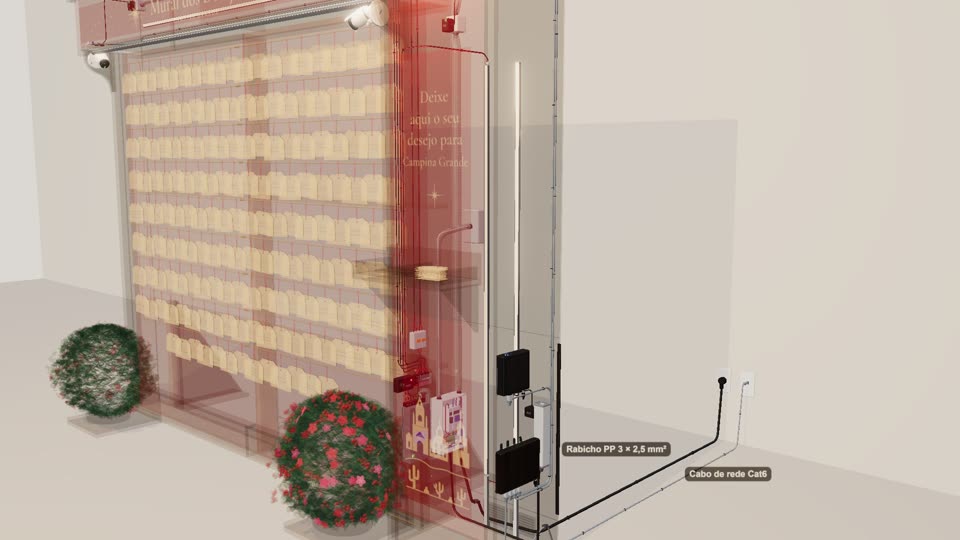

06Elétrica e segurança

Uma tomada, duas tensões

Da tomada às cargas: cada linha do diagrama é um fio, na cor do padrão brasileiro; o tracejado é o cabo de rede.

Fase vermelho
Neutro azul
Terra verde
Retorno branco
+ 24 V vermelho
− 24 V preto
Rede Cat6 cinza

102 W de 150 W na fonte de 24 V (68% de uso)

220 V só dentro da coluna. Uma tomada do local alimenta tudo, pelo quadro com interruptor diferencial de 30 mA e disjuntor de 10 A.
Luzes em 24 V. 97 W de LED, com um fusível para cada saída do distribuidor e dimmer de 4 kHz, que não pisca no vídeo.
Calor sob controle. 71 W dentro da coluna; as duas ventoinhas tiram 65 m³/h e a coluna esquenta só ≈ 3,3 °C.
Interruptor nas costas. Longe do público, liga e desliga toda a iluminação; as câmeras e o roteador ficam sempre ligados.
Desmonta sem cortar fio. Todo cabo que passa da coluna para a testeira tem conector logo atrás de uma tampa de inspeção.

07Estabilidade

Calculado para o uso do público

A análise física do projeto testa o mural contra os esforços de quem passa, pendura e se apoia. Fator de segurança é quantas vezes o mural aguenta aquele esforço antes de tombar; o traço marca o mínimo, 1,5. As mãos-francesas de trás e as bases das plantas são parafusadas no chão; só com o peso, o pior caso ainda fica em 3,4.

Puxão de 150 N para a frente, a 1,7 m (alguém puxando uma barra ou uma plaquinha)
8,3só com o peso: 3,4
Empurrão de 200 N para trás, a 1,7 m
6,4só com o peso: 3,6
Empurrão lateral de 200 N, a 1,9 m (para a direita)
17,7só com o peso: 7,6
Empurrão lateral de 200 N, a 1,9 m (para a esquerda)
15,3só com o peso: 8,4
Pessoa apoiada na bandeja (500 N na borda)
63,4só com o peso: 25,7

barra grossa: parafusado no chão · barra fina: só com o peso · escala até 10 · o traço é o mínimo, 1,5

Parafusos do chão8 parafusos 1/4" com bucha S10, nas bases das mãos-francesas e das plantas. Na conta, cada um segura só 300 N, a favor da segurança: o piso do local não é conhecido.
Hastes das plaquinhasAço Ø 8 apoiado a cada 313 mm: um puxão de 150 N numa plaquinha dá 234 MPa, abaixo dos 267 MPa permitidos.
TesteiraPende para a frente e apoia nas mísulas: com 500 N puxando a marquise, cada cavilha-guia recebe 134 N de 1000 N que aguenta.
Bandeja e basesCada gancho da bandeja recebe 223 N de 1200 N. As bases das plantas fazem parte da estrutura: seguram o mural contra tombar para a frente.

08Ao vivo e contador

A câmera 1 no site, com o contador do evento

O minicomputador dentro da coluna manda a imagem da câmera 1 ao vivo para o site, pela Cloudflare Stream, e conta quem para na frente do mural; a página ao vivo mostra os dois.

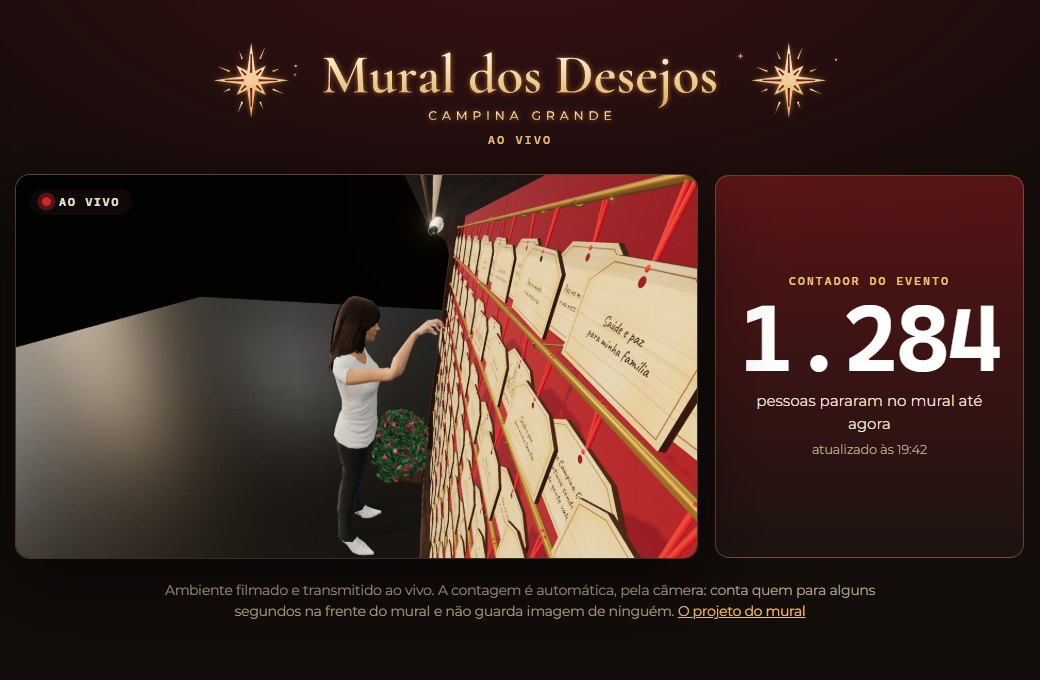

A página ao vivo: a câmera 1 e o contador do evento

Imagem ao vivo. A câmera 1 manda o vídeo (1920 × 1080, 3 Mb/s) para o minicomputador, que o passa para a Cloudflare Stream por RTMPS; o site toca o vídeo com alguns segundos de atraso.
Contador. Um detector de pessoas olha a imagem da câmera 1 5 vezes por segundo e conta quem fica 4 s ou mais na frente do mural; quem só passa não conta. O total vai para o site a cada 15 s.
Privacidade. A contagem não guarda imagem de ninguém, só o número; a placa no mural avisa que o ambiente é filmado e transmitido ao vivo.
Internet do local. O cabo de rede do local precisa mandar pelo menos 4 Mb/s.

Abrir a página ao vivo

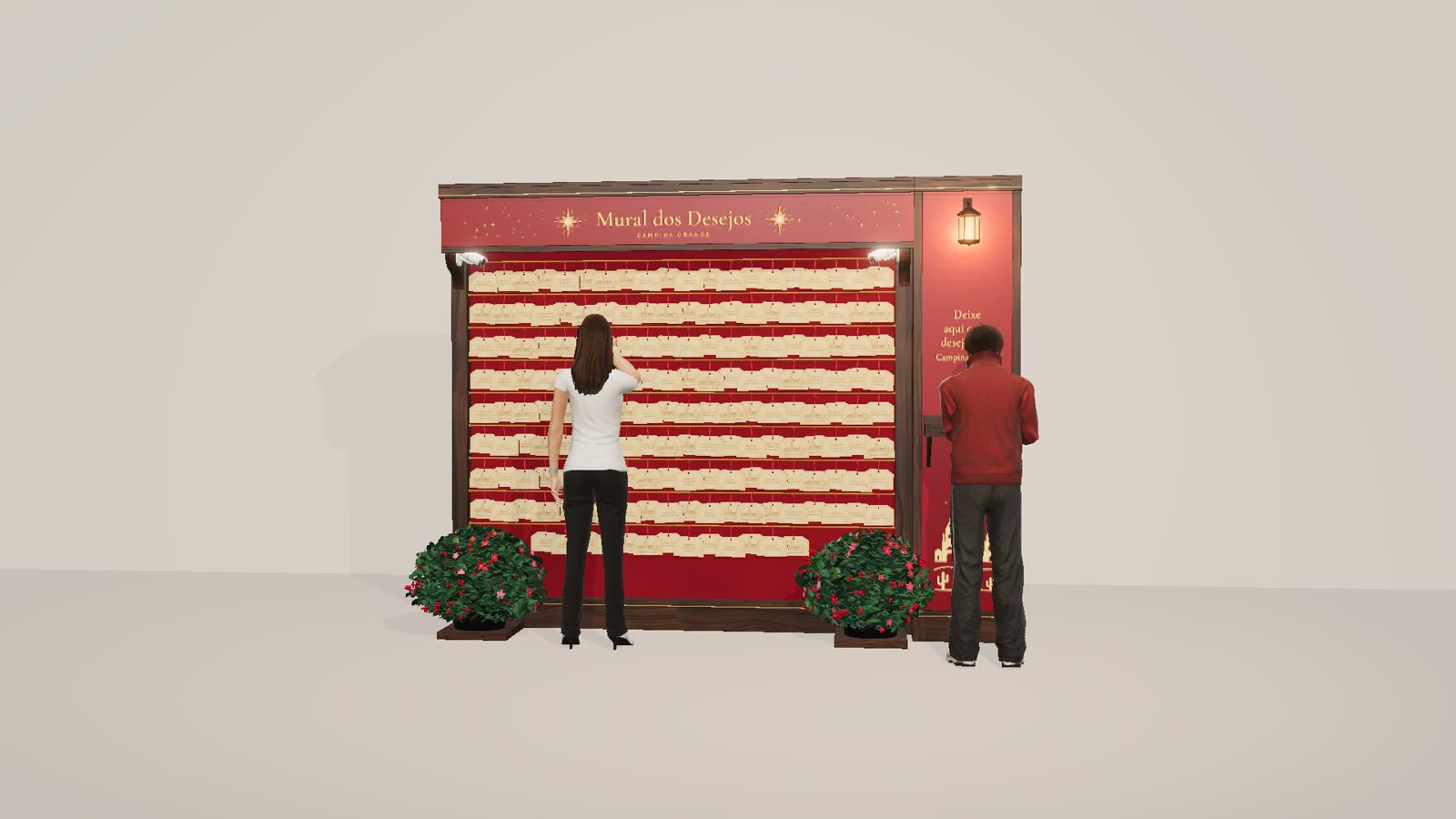

09Mural em 3D

O projeto por todos os lados

Gire, aproxime, separe as peças, veja as ferragens e a elétrica, abra a porta da coluna e o que as câmeras filmam. Funciona no navegador, sem instalar nada.

separar as peças
ferragens numeradas
elétrica transparente
porta da coluna
áreas das câmeras
medidas
fundo claro e escuro

Abrir o 3D em tela cheiaArquivo de 9,6 MB: no celular pode demorar um pouco para abrir.

10Em números

O projeto em números

Contados no próprio projeto: cada número sai das medidas, das listas de peças e de compras e dos cálculos.

86peças de corteem 8 chapas: 2 de MDF 18 BP nogueira, 2 de MDF 12, 2 de MDF 18, 2 de MDF 6
894ferragens e parafusos29 itens na lista, quase tudo escondido nas juntas
11 mde fita de LED COB3.000 K, IRC 90, em perfis de alumínio com difusor
32 mde cabos e fios23 circuitos, no padrão brasileiro de cores
10etapas de desmontagematé 3 pessoas; o conjunto mais pesado tem 48 kg
17capítulos no projeto39 páginas em A4, com desenhos, listas e cálculos
R$ 21 milcusto provável de fabricaçãode R$ 16 mil a R$ 27 mil: chapas, compras, serviços e mão de obra
71 Wde calor dentro da coluna2 ventoinhas de 24 V; a coluna esquenta ≈ 3,3 °C

11Documentos

O projeto completo

O Projeto Mural dos Desejos, com medidas, peças, elétrica, câmeras, análise física e testes, a estimativa do custo de fabricação e os arquivos para a loja de laser.
